擴散硅壓力變送器產品概述
系列壓力變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等特點，能在各種正負壓力測量中得到廣泛運用。
系列壓力變送器采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0~ 10mA或4~ 20mA統一輸出信號。可替代傳統的遠傳壓力表、霍爾元件、差動變送器，并具有DDZ- I及DDZ- II型變送器性能。能與各種型號的動圈式指示儀、數字壓力表、電子電位差計配套使用，也能與各種自動調節系統或計算機系統配套使用。廣泛用于電力、石化、機械、冶金等行業及各種能源計量領域
擴散硅壓力變送器主要技術參數
精度等級 | 0.3級基本誤差+0.3% | 輸出特性 | ①0~ 10mA輸出，負載電阻0~ 1.5KO !②4- -20mA輸出，負載電阻0 ~ 6000③恒流輸出內阻大于10MO④二線制4-20mA輸出 |
0.5級基本誤差+0.5% | 標準供電 | DC24V | |
非線性誤差 | 0.3級≤+0.3% FS | 防爆標志 | (RPT- II ): Exia I CT4-6 |
0.5級≤+0.5% FS | |||
滯后誤差 | ≤士0.3% FS | ||
不靈敏區 | ≤+0.3% FS |
擴散硅壓力變送器測量范圍
表 壓：0-5kPa ~ 100MPa
絕 壓：0-20kPa ~ 100MPa
密封表壓：0-7MPa ~ 120MPa
負 壓： -100kPa ~ 700kPa

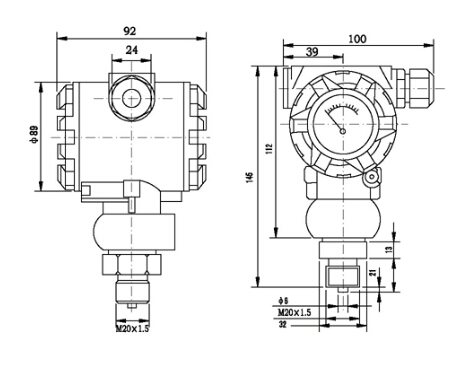

擴散硅壓力變送器外形尺寸
擴散硅壓力變送器選型

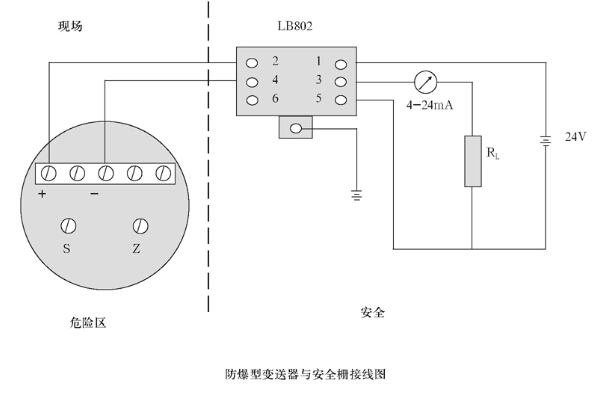

擴散硅壓力變送器電氣連接
擴散硅壓力變送器訂貨須知
用戶訂貨需注明型號與測量范圍
用戶應注明介質名稱、溫度等相關參數被測介質與傳感器和密封圈可共存
更洋細的使用和安裝請參閱隨機使用說明書
